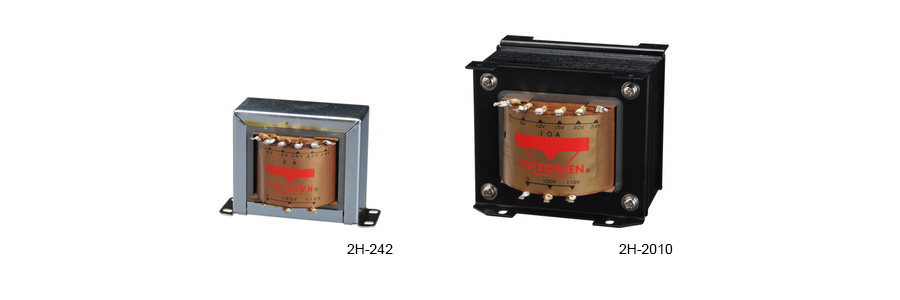

製品情報:2Hシリーズ

単相複巻 200V系/6.3~50V系

入力200V系、出力50V以下で二次電圧・電流を細分化
ラグ端子(ハンダ付け端子)タイプ

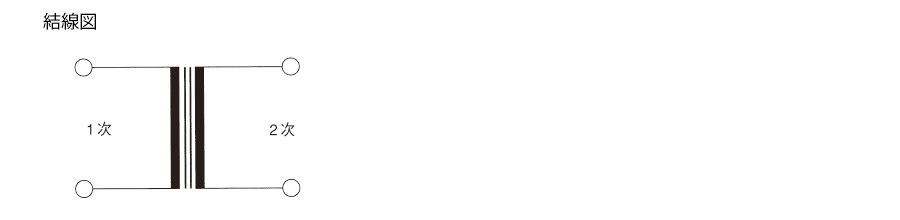

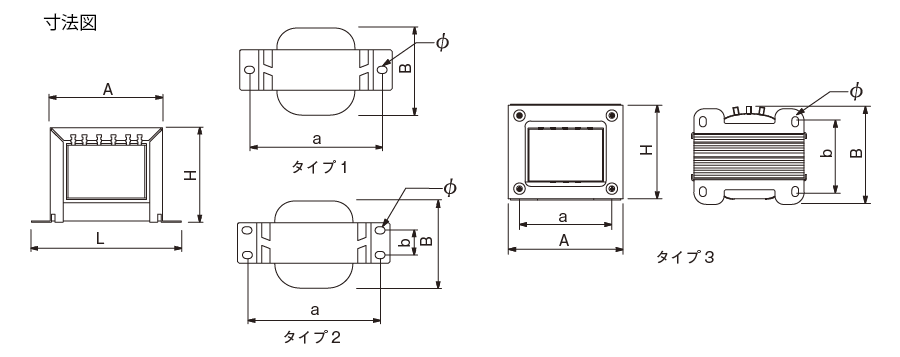

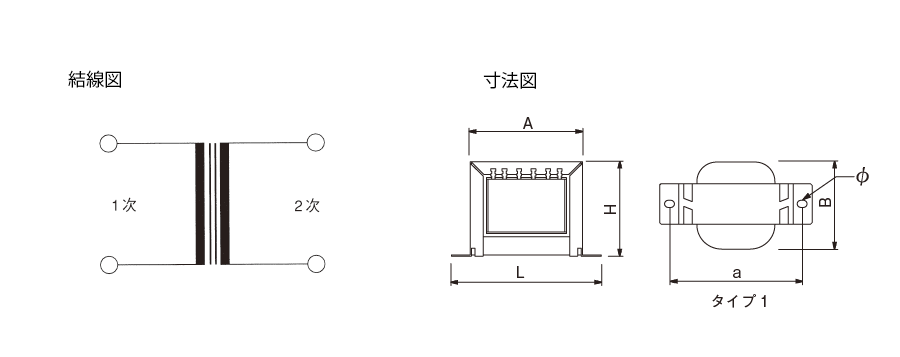

JIS 汎用トランス 2H 2H 結線図 2H 寸法図
6.3V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-605 220 6.3 0.5 1 43 42 36 60 52   3.5×4.5 0.13 PDF
2H-61 200/220 1 1 63 56 54 83 73   4.2×6 0.5 PDF
2H-62 2 1 63 60 54 83 73   4.2×6 0.6 PDF
2H-63 3 1 67 64 60 87 77   4.2×6 0.7 PDF
2H-65 5/6.3 5 1 77 72 69 98 87   4.2×6 1.2 PDF
2H-610 3/5/6.3 10 2 88 84 76 109 98 25 4.5×6 1.8 PDF
12V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-1203 200/220 10/12 0.3 1 43 45 36 60 52   3.5×4.5 0.16 PDF
2H-1205 6/8/10/12 0.5 1 63 56 54 83 73   4.2×6 0.5 PDF
2H-121 1 1 63 60 54 83 73   4.2×6 0.6 PDF
2H-122 2 2 71 69 62 91 81 15 4.5×6 1 PDF
2H-123 3 1 77 73 69 98 87   4.2×6 1.2 PDF
2H-125 5 2 88 84 76 109 98 25 4.5×6 1.8 PDF
2H-1210 10 3 100 104 85   83 64 5.5×9 2.7 PDF
2H-1215 180/200/220 15 3 119 108 103   73 74 5.2×9 4.5 PDF
2H-1220 20 3 119 119 103   73 80 5.2×9 5 PDF
16V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-1603 200/220 10/12/14/16 0.3 1 51 52 44 71 63   4.2×6 0.3 PDF
2H-1605 0.5 1 63 56 54 83 73   4.2×6 0.5 PDF
2H-161 1 1 67 64 60 87 77   4.2×6 0.7 PDF
2H-162 8/10/12/14/16 2 1 77 73 69 98 87   4.2×6 1.2 PDF
2H-163 3 2 81 81 70 101 91 20 4.5×6 1.4 PDF
2H-165 5 2 88 91 76 109 98 25 4.5×6 2 PDF
2H-1610 10 3 107 110 93   67 70 5.5×9 3.7 PDF
2H-1615 15 3 119 119 103   73 80 5.2×9 5 PDF
2H-1620 180/200/220 20 3 138 129 117   88 90 6.2×10 7.2 PDF
18V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-1803 200/220 6/14/16/18 0.3 1 51 54 44 71 63   4.2×6 0.3 PDF
2H-1805 0.5 1 63 57 54 83 73   4.2×6 0.5 PDF
2H-181 6/10/14/16/18 1 1 71 63 62 91 81   4.2×6 0.8 PDF
2H-182 2 1 77 73 69 98 87   4.2×6 1.2 PDF
2H-183 3 2 81 81 70 101 91 20 4.5×6 1.5 PDF
2H-185 5 2 88 91 76 109 98 25 4.5×6 2 PDF
20V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-2003 200/220 14/16/18/20 0.3 1 51 54 44 71 63   4.2×6 0.3 PDF
2H-2005 12/14/16/18/20 0.5 1 63 60 54 83 73   4.2×6 0.6 PDF
2H-201 1 1 71 62 62 91 81   4.2×6 0.8 PDF
2H-202 2 2 77 75 69 98 88 20 4.5×6 1.3 PDF
2H-203 3 2 88 84 76 109 98 25 4.5×6 1.8 PDF
2H-205 5 3 100 94 85   83 62 5.5×9 2.5 PDF
2H-2010 10 3 119 111 103   73 74 5.2×9 4.5 PDF
2H-2015 180/200/220 15 3 138 126 117   88 90 6.2×10 7.2 PDF
24V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-2403 200/220 6/12/20/24 0.3 1 50 47 43 69 60   4.2×5.5 0.29 PDF
2H-2405 10/16/20/24 0.5 1 63 60 54 83 73   4.2×6 0.6 PDF
2H-241 6/12/15/20/24 1 2 71 69 62 91 81 15 4.5×6 1 PDF
2H-242 2 2 81 78 70 101 91 20 4.5×6 1.4 PDF
2H-243 3 2 88 88 76 109 98 25 4.5×6 1.8 PDF
2H-245 5 3 100 99 85   83 64 5.5×9 2.7 PDF
2H-2410 10 3 119 119 103   73 80 5.2×9 5 PDF
2H-2415 180/200/220 15 3 138 136 117   88 98 6.2×10 8 PDF
2H-2420 20 3 154 147 128   110 112 8×12 12 PDF
30V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-3002 200/220 15/20/25/30 0.2 1 51 56 44 71 63   4.2×6 0.3 PDF
2H-3005 0.5 1 67 68 60 87 77   4.2×6 0.7 PDF
2H-301 1 2 71 69 62 91 81 15 4.5×6 1 PDF
2H-302 2 2 88 84 76 109 98 25 4.5×6 1.8 PDF
2H-303 3 2 88 91 76 109 98 25 4.5×6 2 PDF
2H-305 180/200/220 5 3 107 105 93   67 70 5.5×9 3.5 PDF
38V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-3805 200/220 19/24/32/35/38 0.5 1 71 65 62 91 81   4.2×6 0.9 PDF
2H-381 1 1 77 73 69 98 87   4.2×6 1.2 PDF
2H-382 2 2 88 84 76 109 98 25 4.5×6 1.8 PDF
2H-383 3 3 100 97 85   83 64 5.5×9 2.7 PDF
2H-385 5 3 119 114 103   73 74 5.2×9 4.7 PDF
48V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-4805 200/220 24/28/32/36/40/44/48 0.5 2 71 72 62 91 81 15 4.5×6 1 PDF
2H-481 1 2 81 77 70 101 91 20 4.5×6 1.4 PDF
2H-482 2 3 100 97 85   83 62 5.5×9 2.5 PDF
2H-483 180/200/220 3 3 107 105 93   67 70 5.5×9 3.7 PDF
50V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2H-5002 200/220 25/30/40/50 0.2 1 63 57 54 83 73   4.2×6 0.5 PDF
2H-5005 30/35/40/45/50 0.5 2 71 69 62 91 81 15 4.5×6 1 PDF
2H-501 1 2 81 79 70 101 91 20 4.5×6 1.4 PDF
2H-502 2 3 100 97 85   83 62 5.5×9 2.6 PDF
2H-503 3 3 107 105 93   67 70 5.5×9 3.7 PDF
2H-505 180/200/220 25/30/35/40/45/50 5 3 119 119 103   73 80 5.2×9 5 PDF

類似のシリーズがあります(一次電圧:単相50/60Hz 200V系 二次電圧:50V以下)

2HR BH2 比較表

2H シリーズの配線・接続について

  • ハンダ付け作業は確実に行ってください。 - ハンダ付けが不完全な状態で通電されると接続部が異常に発熱し、不具合の原因となります。
  • 配線時、配線後にラグ/ピン端子に張力を与えないでください。又端子を曲げたり起こしたり無理な力を加えないでください。 - コイル口出し線(内部巻線より端子に接続している線)を断線させる原因となります。
