製品情報:2HRシリーズ

単相複巻 200V系/12~30V系

こちらのページの商品は生産中止予定となっています。→詳細

生産中止予定品の受注を終了いたしました。

入力200V系、出力側2回路の電源トランス
ラグ端子(ハンダ付け端子)タイプ

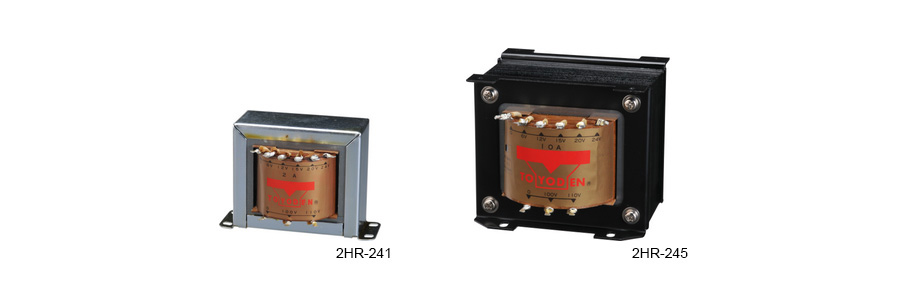

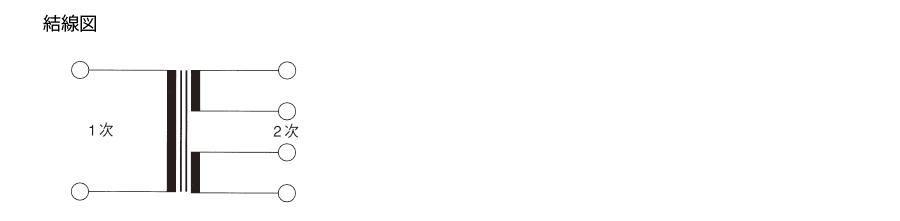

入力200V系、出力側2回路の電源トランス 2HR 2HR 結線図 2HR 寸法図
12V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2HR-1205 200/220 6/10/12
2回路
0.5 × 2 1 67 62 60 87 77   4.2×6 0.74 PDF
2HR-121 6/8/10/12
2回路
1 × 2 2 71 70 62 91 81 15 4.5×6 1 PDF
2HR-122 2 × 2 2 81 78 70 101 91 20 4.5×6 1.4 PDF
2HR-123 3 × 2 2 88 85 76 109 98 25 4.5×6 1.9 PDF
2HR-125 5 × 2 3 100 97 85   83 64 5.5×9 2.7 PDF
18V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2HR-1805 200/220 12/16/18 2回路 0.5 × 2 1 67 67 60 87 77   4.2×6 0.74 PDF
2HR-181 10/12/16/18
2回路
1 × 2 1 77 74 69 98 87   4.2×6 1.2 PDF
2HR-182 2 × 2 2 88 84 76 109 98 25 4.5×6 1.8 PDF
2HR-183 3 × 2 3 100 94 85   83 64 5.5×9 2.7 PDF
2HR-185 5 × 2 3 119 108 103   73 74 5.2×9 4.5 PDF
24V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2HR-2405 200/220 18/20/24

2回路
0.5 × 2 2 71 70 62 91 81 15 4.5×6 1 PDF
2HR-241 1 × 2 2 81 75 70 101 91 20 4.5×6 1.4 PDF
2HR-242 2 × 2 3 100 95 85   83 62 5.5×9 2.6 PDF
2HR-243 180/200/220 3 × 2 3 107 105 93   67 70 5.5×9 3.5 PDF
2HR-245 200/220 5 × 2 3 119 119 103   73 80 5.2×9 5 PDF
30V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
2HR-3005 200/220 25/28/30

2回路
0.5 × 2 2 71 70 62 91 81 15 4.5×6 1 PDF
2HR-301 1 × 2 2 88 82 76 109 98 25 4.5×6 1.8 PDF
2HR-302 2 × 2 3 100 99 85   83 64 5.5×9 2.8 PDF
2HR-303 180/200/220 3 × 2 3 119 108 103   73 74 5.2×9 4.5 PDF
2HR-305 5 × 2 3 138 124 117   88 90 6.2×10 7.2 PDF

類似のシリーズがあります(一次電圧:単相50/60Hz 200V系 二次電圧:50V以下)

2H BH2 比較表

2HR シリーズの配線・接続について

  • ハンダ付け作業は確実に行ってください。 - ハンダ付けが不完全な状態で通電されると接続部が異常に発熱し、不具合の原因となります。
  • 配線時、配線後にラグ/ピン端子に張力を与えないでください。又端子を曲げたり起こしたり無理な力を加えないでください。 - コイル口出し線(内部巻線より端子に接続している線)を断線させる原因となります。
