製品情報：特注トランス/三相複巻

三相複巻特注トランスの参考例

ご要望の仕様により、形状、寸法等が異なります。参考用としてご活用下さい。

特注トランスのお見積もり、ご注文に関しましては仕様内容をこちらのリクエストシートにご記入の上、購入先へのご依頼をお願い致します。

端子台タイプ

三相複巻特注トランスの参考画像
参考寸法（400V → 200V H種 の場合）
容量 概略寸法（mm） 質量
（kg）		 図
A B H
15kVA 450 310 380 120 5
20kVA 450 330 410 156 5
30kVA 540 330 460 210 6
40kVA 570 340 500 250 6
50kVA 590 350 560 310 6
75kVA 650 420 630 450 6
100kVA 740 500 700 570 6

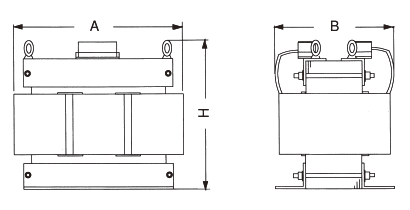

三相複巻特注トランスの参考寸法図5 三相複巻特注トランスの参考寸法図6
図5 図6

ケース入りタイプ

三相複巻ケース入り特注トランスの参考画像
参考寸法（400V → 200V H種 の場合）
容量 概略寸法（mm） 質量
（kg）		 図
W D H
15kVA 360 580 550 155 7
20kVA 360 600 610 180 7
30kVA 410 700 660 245 7
40kVA 410 750 790 330 8
50kVA 460 750 840 420 8
75kVA 510 850 900 580 8
100kVA 660 900 1000 700 8
三相複巻ケース入り特注トランスの参考寸法図7 三相複巻ケース入り特注トランスの参考寸法図8
図7 図8
