製品情報：特注トランス/逆V結線
逆V結線特注トランスの参考例
ご要望の仕様により、形状、寸法等が異なります。参考用としてご活用下さい。
特注トランスのお見積もり、ご注文に関しましては仕様内容をこちらのリクエストシートにご記入の上、購入先へのご依頼をお願い致します。
三相電源より単相1回路の電源をご使用の場合。
| 容量 | 概略寸法（mm） | 質量 （kg） |
図 | ||
|---|---|---|---|---|---|
| A | B | H | |||
| 5kVA | 360 | 210 | 320 | 58 | 3 |
| 7.5kVA | 420 | 240 | 340 | 80 | 3 |
| 10kVA | 430 | 250 | 370 | 100 | 3 |
| 15kVA | 520 | 310 | 400 | 157 | 3 |
| 20kVA | 520 | 320 | 430 | 190 | 3 |
| 30kVA | 520 | 350 | 480 | 250 | 4 |
 |
 |

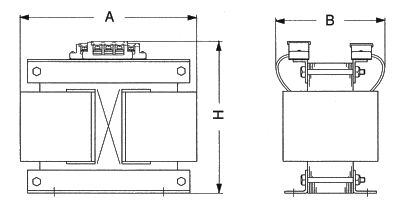

| 図3 | 図4 |
|---|
ご注意
- 三相電源にはR：S：T = 1：2：1 の不平衡電流が流れます。
したがいまして、三相電源の容量は2倍以上必要となりますのでご注意下さい。
