製品情報:BH2シリーズ

単相複巻 200V系/24V系

こちらのページの商品は生産中止予定となっています。→詳細

生産中止予定品の受注を終了いたしました。

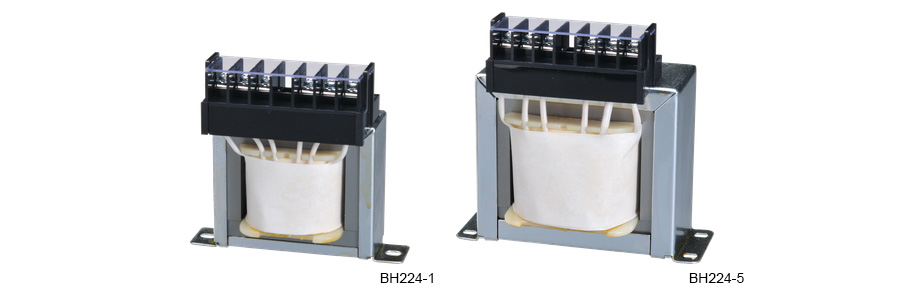

入力200V系、出力24V系で端子台を採用

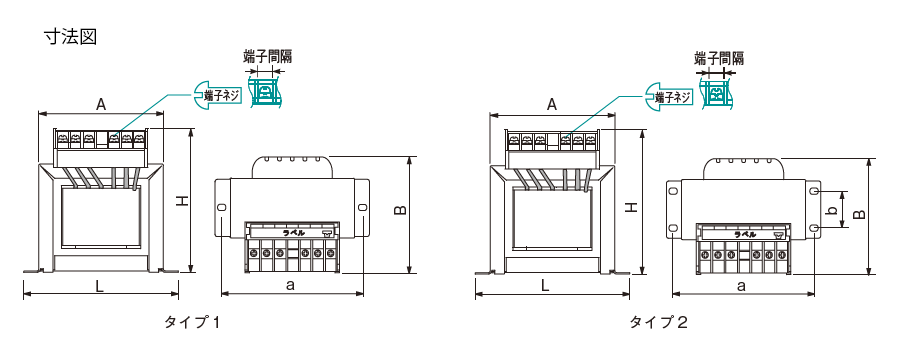

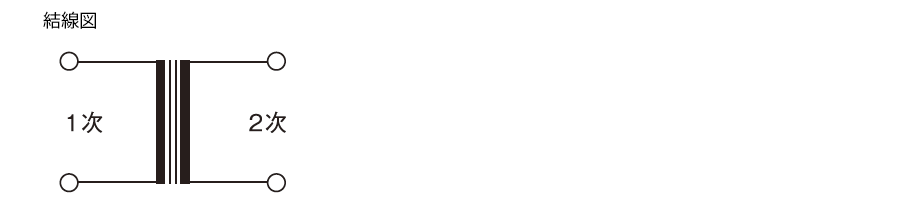

JIS 単相複巻 200V系/24V系 BH2 BH2 結線図 BH2 寸法図
品名 仕様 外形寸法(mm) 取付寸法(mm) 推奨取付
ネジ
端子ネジ 端子間隔
(mm)
質量
(kg)
仕様書
電圧(V) 2次電流
(A)
タイプ A B H L a b
BH224-1 1次電圧
200/220

2次電圧
20/24
1 1 69 62 85 92 81   M4 M3.5 6.8 0.8 PDF
BH224-2 2 1 79 70 94 104 93   M4 M3.5 6.8 1.2 PDF
BH224-3 3 1 79 77 94 104 93   M4 M3.5 6.8 1.6 PDF
BH224-5 5 2 88 80 101 110 99 25 M4 M3.5 6.8 2.1 PDF

類似のシリーズがあります(一次電圧:単相50/60Hz 200V系 二次電圧:50V以下)

2H 2HR 比較表

BH2 シリーズの配線・接続について

  • 接続は、端子ネジ当り2本までとしてください。
  • 圧着端子は絶縁付、又は絶縁チューブを使用し、絶縁距離を確保してください。
  • 直接電線を接続される場合は、電線の被膜剥離長を座金の幅より1~2ミリ程度長めにカットされ、下図のように電線被膜が端子ネジ押さえ金具に接するまで挿入してください。2本の電線を接続する場合は、同サイズの電線を用い端子ネジの両側に挿入し、規定のトルクで確実に締付けてください。

  • 端子ネジ締付けトルクは下記表の値に基づいて確実に行ってください。 - 締付けトルクが不十分な状態で通電されると、接続部が発熱したり、電線が脱落し感電・短絡・火災等の重大な事故の原因となる場合もあります。
ネジサイズM3.5M4M5M6
ネジの種類端子端子※碍子端子端子※碍子
締付けトルク(N・m)0.8~1.21.2~2.00.9~1.12.0~2.53.5~5.02.7~3.3

※碍子は、耐雷トランスに使用
