製品情報:HTRシリーズ

単相複巻 100V系/6.3~48V系

入力100V系、出力側2回路の電源トランス
ラグ端子(ハンダ付け端子)タイプ

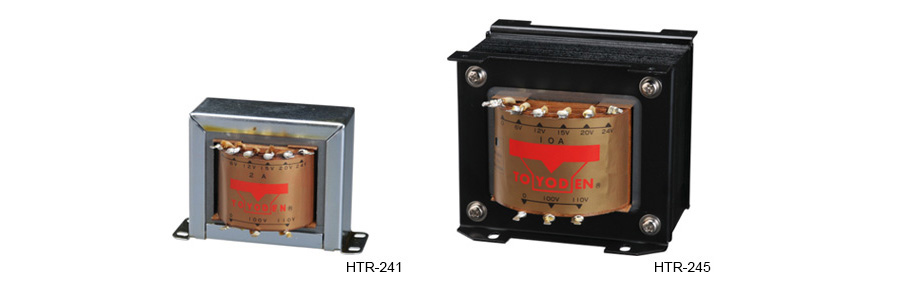

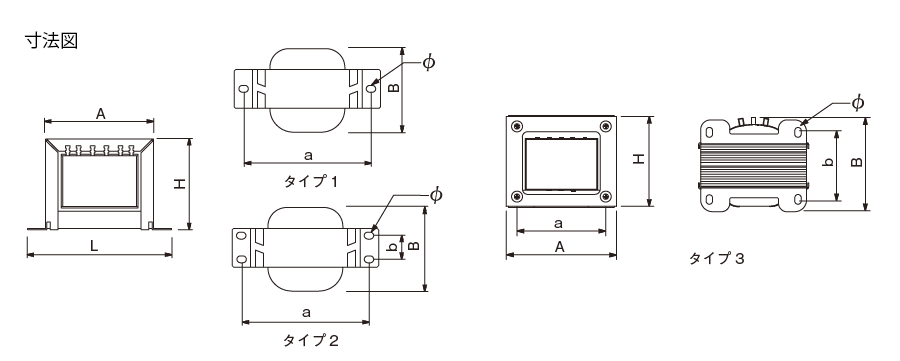

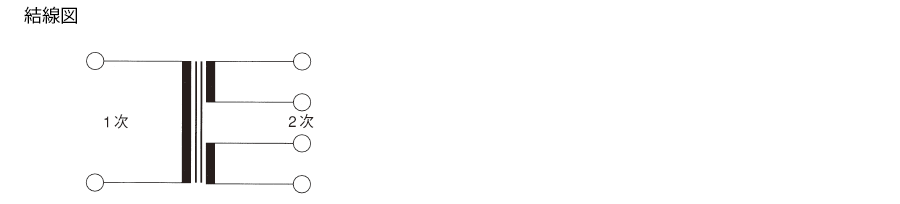

入力100V系、出力側2回路の電源トランス HTR HTR 結線図 HTR 寸法図
6.3V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
HT-6052 100/110 6.3
2回路
0.5 × 2 1 63 56 54 83 73   4.2×6 0.5 PDF
HT-612 1 × 2 1 63 60 54 83 73   4.2×6 0.6 PDF
HT-622 2 × 2 1 71 65 62 92 82   4.2×6 0.9 PDF
HT-632 3 × 2 1 77 72 69 98 87   4.2×6 1.2 PDF
12V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
HTR-1205 100/110 6/10/12
2回路
0.5 × 2 1 67 62 60 87 77   4.2×6 0.74 PDF
HTR-121 6/8/10/12
2回路
1 × 2 2 71 70 62 91 81 15 4.5×6 1 PDF
HTR-122 2 × 2 2 81 78 70 101 91 20 4.5×6 1.4 PDF
HTR-123 3 × 2 2 88 85 76 109 98 25 4.5×6 1.9 PDF
HTR-125 5 × 2 3 100 100 85   83 64 5.5×9 2.7 PDF
16V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
HTR-1605 100/110 10/12/16
2回路
0.5 × 2 1 67 62 60 87 77   4.2×6 0.74 PDF
HTR-161 10/12/15/16
2回路
1 × 2 1 77 72 69 98 87   4.2×6 1.2 PDF
HTR-162 2 × 2 2 88 84 76 109 98 25 4.5×6 1.8 PDF
HTR-163 3 × 2 3 100 95 85   83 62 5.5×9 2.6 PDF
20V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
HTR-2005 100/110 10/15/20
2回路
0.5 × 2 1 71 64 62 91 81   4.2×6 0.8 PDF
HTR-201 1 × 2 2 77 75 69 98 88 20 4.5×6 1.3 PDF
HTR-202 2 × 2 2 88 86 76 109 98 25 4.5×6 1.8 PDF
HTR-203 3 × 2 3 100 100 85   83 64 5.5×9 2.7 PDF
HTR-205 5 × 2 3 119 111 103   73 74 5.2×9 4.5 PDF
24V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
HTR-2405 100/110 18/20/24
2回路
0.5 × 2 1 71 70 62 91 81   4.2×6 0.92 PDF
HTR-241 1 × 2 2 81 75 70 101 91 20 4.5×6 1.4 PDF
HTR-242 2 × 2 3 100 95 85   83 62 5.5×9 2.6 PDF
HTR-243 90/100/110 3 × 2 3 107 105 93   67 70 5.5×9 3.4 PDF
HTR-245 100/110 5 × 2 3 119 119 103   73 80 5.2×9 5 PDF
30V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
HTR-3005 100/110 25/28/30
2回路
0.5 × 2 2 71 70 62 91 81 15 4.5×6 1 PDF
HTR-301 1 × 2 2 88 82 76 109 98 25 4.5×6 1.8 PDF
HTR-302 2 × 2 3 100 98 85   83 64 5.5×9 2.8 PDF
HTR-303 90/100/110 3 × 2 3 119 108 103   73 74 5.2×9 4.5 PDF
HTR-305 5 × 2 3 138 124 117   88 90 6.2×10 7.2 PDF
48V
品名 仕様 外形寸法(mm) 取付寸法(mm) 質量
(kg)
仕様書
1次電圧(V) 2次電圧(V) 2次電流(A) タイプ A B H L a b φ
HTR-481 100/110 12/24/48
2回路
1 × 2 3 100 95 85   83 62 5.5×9 2.6 PDF
HTR-482 2 × 2 3 119 114 103   73 74 5.2×9 4.7 PDF
HTR-483 90/100/110 3 × 2 3 138 120 117   88 90 6.2×10 6.7 PDF

類似のシリーズがあります(一次電圧:単相50/60Hz 100V系 二次電圧:70V以下)

HP HT HTW BH1 比較表

HTR シリーズの配線・接続について

  • ハンダ付け作業は確実に行ってください。 - ハンダ付けが不完全な状態で通電されると接続部が異常に発熱し、不具合の原因となります。
  • 配線時、配線後にラグ/ピン端子に張力を与えないでください。又端子を曲げたり起こしたり無理な力を加えないでください。 - コイル口出し線(内部巻線より端子に接続している線)を断線させる原因となります。
