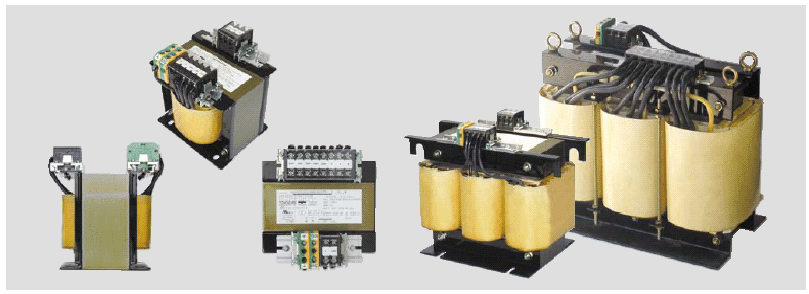

UEシリーズ仕様一覧        規格説明

シリーズ名

相数 1次電圧(V) 選択 2次電圧(V) 選択 2次電流(A) 選択
単相  100/110/115/120  20/22/24  10/15/20
 100/110/115/120  100/110/115/120  3/5/7.5/10/15/20/30/40/50
 200/208/220/230/240  20/22/24  10/15/20
 200/208/220/230/240  100/110/115/120  3/5/7.5/10/15/20/30/40/50
 200/208/220/230/240  200/208/220/230/240  3/5/7.5/10/15/20
 380/400/415/440/460/480  100/110/115/120  3/5/7.5/10/15/20/30/40
 380/400/415/440/460/480  200/208/220/230/240  3/5/7.5/10/15/20
3相  380/400/415/440/460/480
     (スター結線)
 200
(デルタ結線)
 10/15/20/25/30
 380/400/415/440/460/480
     (デルタ結線)
 200
(スター結線 中性点N付)
 10/15/20/25/30


 ◎単相シリーズは、全機種静電シールド、鉄心アース端子付、オプション設定可能です。
 ◎3相シリーズは、全機種鉄心アース端子付です。

オプション設定、内容

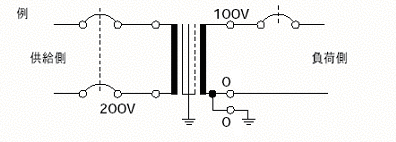

@2次側0端子2個―――――――単相シリーズ全機種に設定可能。
  2次側0を接地する場合に便利です。



Aサーマルプロテクタ-付ー単相シリーズ全機種に設定可能。
  UL、CSA、VDE規格適合のサーマルプロテクターをトランスコイル巻線に挿入します。
  トランスの温度異常を感知し、接点(b接点)信号として取り出します。

Bハムシールド加工 Cショートリング加工―――――――単相シリーズ全機種に設定可能。

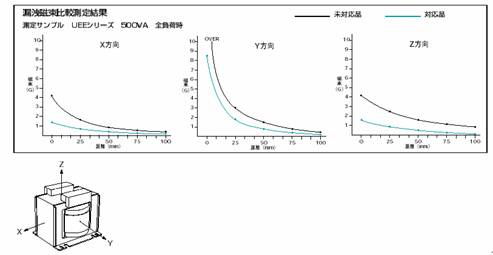

  トランスの鉄心外周、コイル外周に施す処理で、トランスから発生する漏洩磁束を低減する効果があります。
